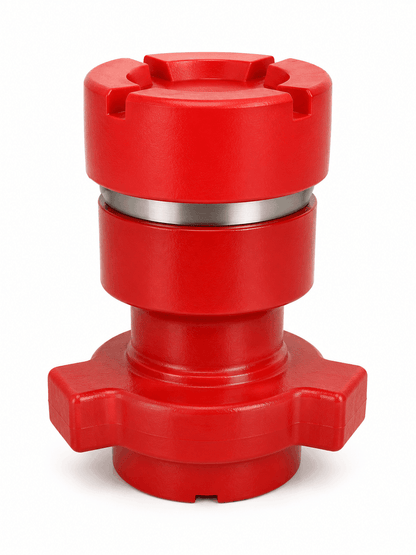

Junta de explosión de 3" y 15.000 PSI, Figura 1502 MxF (9" de longitud) – Conexión de línea de flujo de alta presión

La junta de explosión (Blast Joint) macho y hembra (MxF) de 3" Figura 1502 es un componente de línea de flujo de sacrificio de alta capacidad y alta resistencia, diseñado para absorber la erosión interna extrema y el desgaste abrasivo en entornos de fluidos de alto volumen y alta velocidad. Clasificada para una Presión de Trabajo en Frío (CWP) de 15,000 PSI (15K), esta pieza crucial de hierro está diseñada específicamente para proteger la infraestructura de colectores permanentes más grandes, las costosas válvulas de tapón y los codos direccionales de los fluidos severos cargados de arena que se encuentran durante la fracturación hidráulica (frac), la cementación y las operaciones de flujo de retorno de alto caudal a gran escala.

Con una longitud total compacta de 9 pulgadas, esta junta de explosión de orificio de 3 pulgadas proporciona una protección contra el desgaste altamente específica, al tiempo que se adapta perfectamente a las limitaciones espaciales más ajustadas dentro de los conjuntos de bombeo modulares. Cuenta con conexiones de unión de martillo de 3" Figura 1502 estándar de la industria, un extremo macho (subintegral) en un lado y un extremo hembra (buje roscado) en el otro. Actuando como un "carrete de desgaste" de pared gruesa, se instala estratégicamente en zonas de alta turbulencia donde grandes volúmenes de fluido cambian de dirección o pasan a través de estranguladores. Al absorber la mayor parte de las fuerzas erosivas a través de su robusto cuerpo, la junta de explosión evita lavados catastróficos y extiende significativamente la vida útil operativa del complejo equipo de línea de flujo circundante.

Fabricada con acero de aleación forjado de primera calidad y tratado térmicamente, esta junta de explosión presenta un diseño de pared extra gruesa que ofrece una integridad estructural superior, garantizando una contención segura y fiable del fluido incluso a medida que el desgaste interno progresa durante las operaciones agresivas de bombeo a alta presión.

Características y beneficios

• Clasificación CWP de 15,000 PSI: Contiene de forma segura las presiones de fluido extremas inherentes a las operaciones modernas de fracturación hidráulica y cementación de alto volumen.

• Protección de sacrificio de gran calibre: El diseño de pared gruesa de 3 pulgadas absorbe la erosión interna severa causada por grandes volúmenes de agentes de sostén y lodos abrasivos de alta velocidad.

• Conexiones MxF Fig 1502: Cuenta con extremos de unión de martillo Macho x Hembra de 3" Figura 1502 estándar de la industria para una integración rápida y segura en líneas de flujo de 3 pulgadas existentes.

• Longitud objetivo de 9": Proporciona protección contra el desgaste enfocada en un espacio relativamente compacto, ideal para configuraciones de tuberías rígidas específicas donde los carretes más grandes no encajarían.

• Construcción de acero de aleación forjado: Tratado térmicamente para una resistencia a la tracción superior, resistencia al impacto y máxima durabilidad contra el flujo turbulento.

• Mantenimiento rentable: Fácil de inspeccionar, girar e intercambiar cuando está desgastado, minimizando el tiempo de inactividad de la plataforma y protegiendo el equipo capital de alto valor.

Especificaciones y detalles técnicos

Aplicaciones

Esta junta de explosión de 3" Fig 1502 de 9" de largo se despliega estratégicamente en áreas de alta turbulencia de fluidos dentro de sistemas de gran calibre donde la protección esencial contra el desgaste abrasivo es crítica pero el espacio puede ser limitado. Las aplicaciones típicas incluyen la instalación directa inmediatamente aguas abajo de válvulas de tapón de fracturación de gran diámetro, colectores de estranguladores y codos direccionales en patines de bombeo de alto volumen y unidades de cementación que manejan lodos pesados cargados de agentes de sostén.

Garantía de Calidad

Cada junta de explosión se fabrica con estándares exigentes bajo rigurosos protocolos de control de calidad. El componente se somete a una estricta inspección dimensional, con un enfoque particular en el espesor crítico de la pared interna y la integridad de las superficies de sellado de la unión de martillo de 3 pulgadas. Todas las unidades son completamente trazables y se someten a pruebas hidrostáticas de alta presión para garantizar un rendimiento a prueba de fallos y la seguridad del personal a 15,000 PSI.
