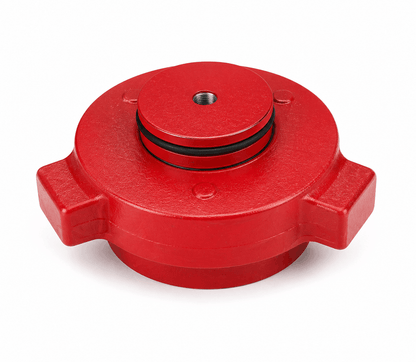

Conjunto de obturador positivo ciego de 3" y 15.000 PSI Figura 1502 con toma de 1/2" – Conexión de tubería de flujo para petróleo y gas

El conjunto ciego de estrangulador positivo Figure 1502 de 3" con toma de 1/2" es una unidad de cierre especializada de alta presión diseñada para el aislamiento seguro de líneas de flujo y colectores, al tiempo que proporciona un puerto dedicado para instrumentación o alivio de presión. Con una presión de trabajo en frío (CWP) nominal de 15,000 PSI, este conjunto está diseñado para aplicaciones de servicio extremo como pruebas de pozos, fracturación hidráulica y operaciones de flujo de retorno.

La característica distintiva de este conjunto es la toma NPT de 1/2" mecanizada con precisión y centrada en el tapón ciego. Este puerto permite a los operadores instalar manómetros, transductores o válvulas de aguja directamente en la sección aislada, lo que permite la monitorización de la presión en tiempo real o el sangrado seguro de gases y fluidos atrapados antes del desmontaje. La unidad completa consta del tapón ciego de acero aleado forjado, una tuerca de mariposa Figure 1502 de alta resistencia, segmentos de retención, un anillo de retención y un sello elastomérico de alto rendimiento para una contención hermética.

Construido para soportar fluidos abrasivos y vibraciones mecánicas severas, el conjunto ciego roscado 1502 de 3" garantiza la máxima seguridad y flexibilidad operativa al configurar colectores complejos de alta presión.

Características y beneficios

• Toma NPT de 1/2" integrada: Proporciona un punto de conexión seguro para manómetros de monitoreo de presión, equipos de muestreo o válvulas de purga.

• Clasificación CWP de 15,000 PSI: Diseñado para manejar de forma segura presiones extremas en entornos críticos de control de pozos ascendentes.

• Construcción de acero aleado forjado: Ofrece una integridad estructural excepcional y resistencia al impacto mecánico y la fatiga.

• Montaje completo: Se suministra con el tapón ciego, la tuerca de mariposa, los segmentos y el sello para un uso inmediato en el campo.

• Sellado positivo: Utiliza un sello elastomérico energizado por presión para evitar fugas peligrosas bajo las cargas operativas máximas.

• Intercambiabilidad estándar: Totalmente compatible con todas las conexiones de unión martillo Figure 1502 de 3" y cuerpos de estrangulador estándar de la industria.

Especificaciones y detalles técnicos

Aplicaciones

Este conjunto ciego roscado de 3" es esencial para operaciones de alta presión que requieren acceso a la instrumentación o ventilación controlada. Las aplicaciones típicas incluyen la monitorización de la presión en ramales ciegos de un colector de fracturación, la instalación de válvulas de purga en líneas de prueba de pozos y la provisión de un puerto de muestreo en los puntos de terminación de las líneas de flujo de alta presión.

Garantía de calidad

Cada conjunto se fabrica bajo rigurosos estándares de control de calidad. El puerto roscado y el cuerpo principal se someten a una inspección dimensional precisa y a un examen no destructivo (NDE) para garantizar la integridad estructural absoluta y un rendimiento sin fugas en condiciones de campo de 15,000 PSI.
